[VHF 통신] - Very High Frequency communication

항공기와 지상, 항공기와 타 항공기 상호간의 VHF(초단파)를 이용하여 단거리통신에 이용이 된다. 사용되는 주파수대는 118.000 ~ 126.975MHz까지 사용되며 Channel 별 Space는 25KHz 이고 유럽 비행을 하는 항공기는 유럽의 Channel space요구 사항이 바뀌어 8.33khz를 사용한다.

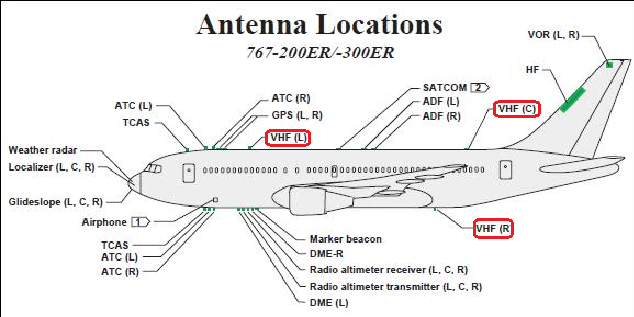

<VHF Antenna Location>

전파의 전달 방식은 초단파를 이용하기 때문에 전리층을 통과함으로 대기층에서의 매질 차를 이용한 반사파 통신을 하지 못하며 직접 파 또는 지표 반사파를 이용 눈에 보이는 가시거리 통신에 이용 된다. 단거리 통신에 주로 사용이 되지만 항공기가 고고도에서 비행함으로 현 위치의 관할 ATC와의 Contact이 VHF 통신을 통해 대부분 이루어진다. 또한 반사파를 이용하지 않고 직접 도달하기 때문에 잡음이 없이 깨끗한 음질을 제공한다. 따라서 실제 가장 많이 이용하는 통신 수단이다.



구성품 및 역할

- RCP(Radio Control Panel) : VHF 주파수를 선택하고 Control할 수 있다. / 선택한 주파수 정보를 제공한다. / Tunning signal을 제공한다.

- ACP(Audio Control Panel) : VHF, HF 등 어떤 신호를 수신할 지 선택한다. / 볼륨조절 가능

- VHF Antenna : 신호는 송/수신한다.

- VHF Transceiver : Transmitter와 Receiver의 역할을 동시에 수행해서 신호를 Modulating하는 기능을 한다.

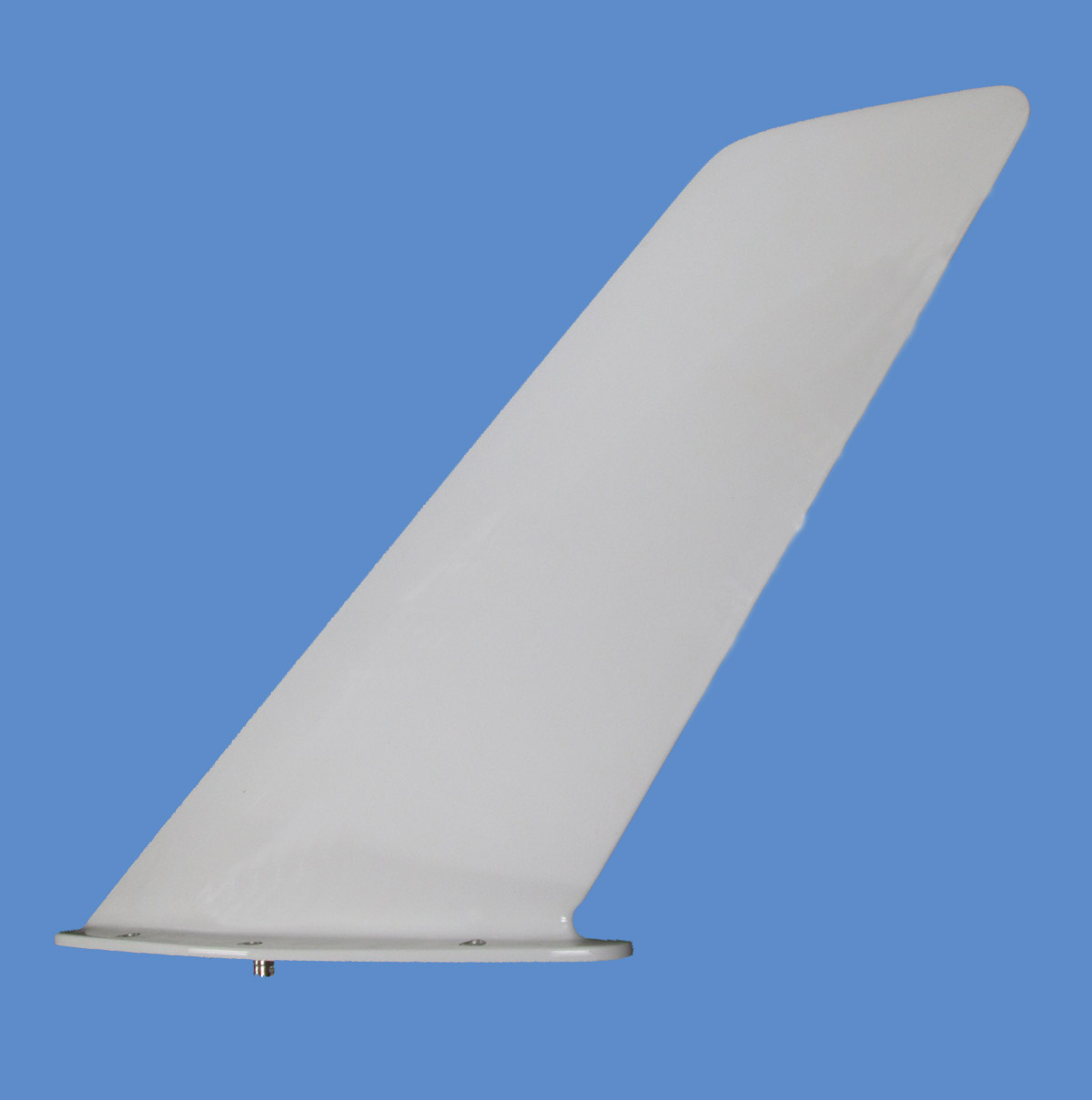

<VHF Antenna>
